SDH设备数据配置流程(华为Metro 1000)
59

SDH设备数据配置流程

1 首先更改license,C盘、sever、 license中找到MAC地址: 000D602E70A3,在本地连接、属性、配置、高级、网路卡位址中改为000D602E70A3

二、开启服务器,用户名:admin 密  码:T2000

三、登陆网管:用户名:admin 密  码:T2000

四、创建拓扑对象:Optix metro 1000v3

(登录网元用户名:root 密码:password,IP地址:129.9.0.  ,网元ID必须全网唯一,加入新网元时,识别其身份是通过设备ID号进行的,ID分为设备ID和扩展ID,扩展ID不能随意更改,会影响IP网段,只要光纤互通,就可以通过互通光纤查询配置其他网元;预配置处点击√,下发预配置的话把√删除,若无预配置,则无法脱机操作)

初始化网元:手工配置,添加单板(EFT,OI4D,SP2D,XC,STG,EOW)

复制网元:创建拓扑对象以后复制网元数据

创建纤缆连接(东发西收OI4D-1:西向线路单板;OI4D-2:东向线路单板,注意光纤连接时两边端口速率相等)

五、业务配置

(1)2M(PDH)业务配置

(增加业务:选中网元,鼠标右键,业务配置,新建;

删除业务:选中业务,去激活,删除;<含有保护的业务无法直接删除要首先删除保护>

点对点和穿通业务,注意业务配置要与实际接线相一致,光板级别一致,光板时隙一致,电接口板2M 不一定一一对应,配置业务前先查询光纤上光口的对应方式)

如果有34M和2M板,优先插34M;

AU下哪怕用了1个2M都不能再做140M

(2)以太网业务配置

以太网业务由需要的带宽决定VC12的个数

1、网元中的以太网板EFT,以太网接口管理,以太网接口,外部端口使能,内部端口绑定通道:端口绑定(外部端口,使能;内部端口,绑定通道,绑定的端口与绑定通道的TRUNK通道要一一对应,接口板与EFT板时隙对应,以太网板与光板可不对应)

2、点击NE_,网元图标、配置、SDH业务配置-新建(等级与接口板中速率等级一致,源板位EFT,宿板位光板,VC12只对应光板的VC4-2,VC3可对应VC4-1和VC4-2)注意选择的VC4是VC4-1还是VC4-2要前后一致。

路径视图生成(路径搜索、路径管理全量过虑,路径视图)VC4服务层业务相当于一条路,VC12和VC3、VC4的业务就相当于各种大小的车辆在VC4服务层的路上

不同厂家或者不同网络设备对接需要更改J0字节

保护配置

恢复模式:原主用还是主用 非恢复模式:循环切

1、创建通道保护,工作业务单独配置,通道保护的创建在配置、保护视图中,将网元按照光纤连接顺序添加(双击网元节点添加或者删除)进保护子网中即可,注意添加网元的顺序对二纤单向保护环有影响,所选中网元的顺序即为主用业务方向,通道保护的特点是从一个支路板出来走的2条路。三个网元组成的环网,点对点业务为主用的,做了通道保护一定要注意,在穿通节点上要做光板的穿通业务。

2、创建保护子网SNCP(两纤单向通道保护环,不必建保护子网,保护的同时业务一起做上去,穿通节点需做交叉)

3、创建复用段保护(在保护视图保护子网中新建,将网元添加进保护子网中即可,穿通节点不需做交叉,业务和保护单独做)

二纤双向复用段共享保护必须在至少STM-4等级上才能传,VC4:1-2为S1/P2,VC4:3-4为P1/S2

公务配置(公务电话100+网元ID号)以及会议电话,注意光口

时钟配置(主从时钟设定)时钟优先级设定,时钟视图生成


任务:

1 创建16个网元设备;

核心层:OSN3500设备

汇聚层:OSN1500设备

接入层:Optix155/622H设备

Optix155/622H(Metro-v3)设备

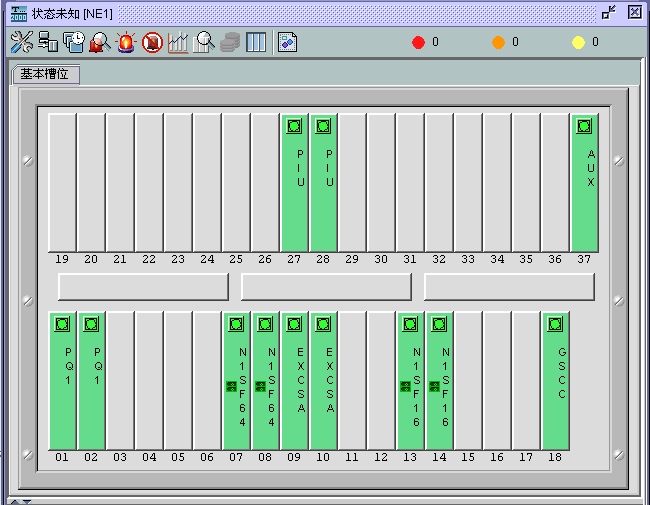

OSN3500单板配置(参考)

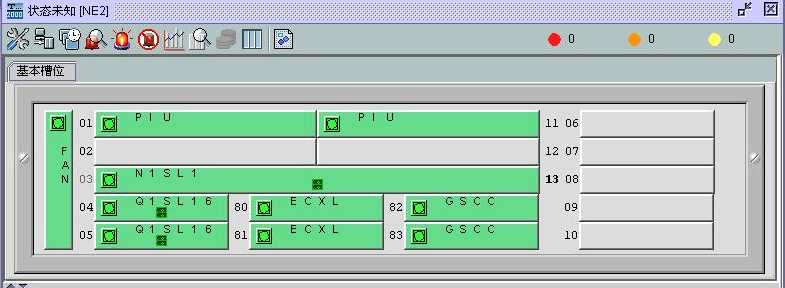

OSN1500单板配置(参考)

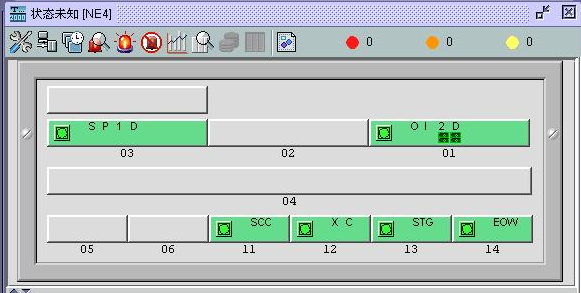

Optix155/622H单板配置(参考)

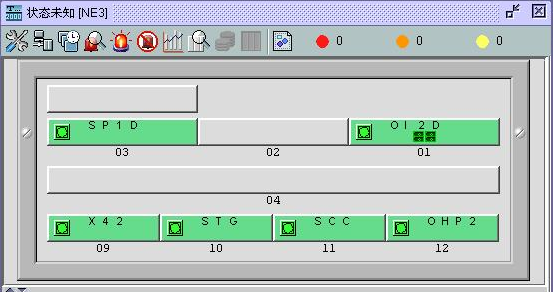

Optix155/622H(Metro-v3)单板配置(参考)

2 完成图二的组网图;


3 网元(NE4、NE6、NE7、NE8、NE9)采用两纤单向通道保护环,网元(NE1、NE2、NE3)采用两纤双向共享复用段环,NE8-NE10采用无保护链;

4 完成以NE1为主时钟NE2~N16为从时钟的主从时钟配置;

5 完成NE1对NE6~N10和NE11~N16各个网元的8个2M业务;

6 完成各网元的公务设置;

7 生成时钟视图和路径视图。



参考配置

组网图:







设备选型





业务规划


NE1

NE2

NE3

NE4

NE5

NE1


VC-12 (1~8)

STM-16 VC-4-1

二纤双向复用段保护环

10/100M(5/48vc-12)

VC-12 (9~16)

STM-16 VC-4-1

二纤双向复用段保护环

VC-12 (17~24)

STM-16 VC-4-1

二纤双向复用段保护环

VC-12 (25~32)

STM-16 VC-4-1

中继:NE2 STM-16 VC4-2

二纤双向复用段保护环

NE2

VC-12 (1~8)

STM-16 VC-4-1

二纤双向复用段保护环


VC-12 (1~24)

STM-1 VC-4-1

二纤双向复用段保护环



NE3

VC-12 (9~16)

STM-16 VC-4-1

二纤双向复用段保护环

VC-12 (1~24)

STM-1 VC-4-1

二纤单向通道保护环



VC-12 (1~24)

STM-16 VC-4-3

二纤单向向通道段保护环

NE4

VC-12 (17~24)

STM-16 VC-4-1

二纤双向复用段保护环





NE5

VC-12 (25~32)

STM-16 VC-4-1

二纤单向向通道段保护环


VC-12 (1~24)

STM-16 VC-4-3

二纤单向向通道段保护环




参考时隙分配表

NE1

1-PQ1

2-PQ1

S16


NE2

1-8#


VC4-1,1-8#


NE3

9-16#


VC4-2,1-8#


NE4

17-24#


VC4-2,9-16#


NE5

25-32#


VC4-3,1-8#


NE6

33-40#


VC4-3,9-16#


NE7

41-48#


VC4-3,17-24#


NE8

49-56#


VC4-3,25-32#


NE9


1-8#

VC4-2,17-24#


NE10


9-16#

VC4-2,25-32#


NE11


17-24#

VC4-4,1-8#


NE12


25-32#

VC4-4,9-16#










考试:

1 简述传输设备在通信网中的定位;(STM-1至STM-64设备的应用)

2 2M信号在传输设备中传输的信号流程;(2M信号到STM-N信号的转变)

2M信号首先被支路单板收容上来,放到C12容器当中,加上LPOH(低阶通道开销)变成VC12,再经过映射和定位变成TU12;以上过程在支路单板上完成。

把支路单板上的VC12信号通过交叉单板映射到光线路单板,(映射方式有三种,线到支,线到线和支到支)该过程在交叉单板上完成。

信号到了光线路板上,首先通过复用,变成VC4的信号,在加上段开销(RSOH和MSOH)构成完整的帧结构,然后经过扰码,e/o变化,送到光纤上,完成信号有电到光的转换。

以上过程的逆过程就是光到电的转换。

3 简述我国时钟的同步方式及满足主从同步的时钟源选择;(什么叫主从同步,主时钟和从时钟的设置方法)

4 比较1+1,1:1,1:n三种保护机制(重点比较两纤单向通道保护环和两纤双向复用段保护环);
