中兴ZXMP S325 EOS分系统介绍
23

ZXMP S325 EOS分系统介绍

EOS分系统提供以太网电(光)接口接入,实现局域网间、局域网和广域网的业

      务经过SDH系统互联功能。分系统包含SFEx6EIFEx4OIS1x4、BIFE单板,

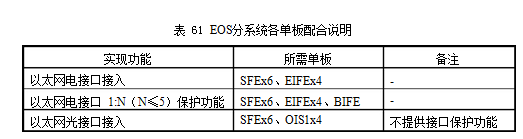

      各单板配合如表61所示



子架插板位置

       其中SFEx6 可用槽位为1~6。EIFEx4OIS1x4 为接口板,可用槽位为L1~L6。

       BIFE 板在系统需要以太网电接口1:NN5)单板保护功能时使用,其可用槽位

       为SFEx6保护板对应的业务接口板槽位,其中槽位1~4仅支持2AU-4总线,

       槽位5支持4AU-4总线,槽位6根据系统所插入的时钟交叉板OCS4OCS16,

       支持4条或16AU-4总线。

SFEx6

    1。单板功能

          SFEx6板单板功能如下:




           1)用户侧支持4个用户口(LAN接入接口),可处理4路以太网光或电信号。

            其物理电接口由EIFEx4板提供,物理光接口由OIS1x4提。

           2) 系统侧提供6个广域网方向,即提供6N×2.176 M带宽的WAN接口

             每个广域网方向可以根据需要配置1~46VC-12(采用虚级联方式 ),能

             够灵活实现2 M带宽到100M带宽的任意配置,所有的系统侧最多可以配置

             252VC-12,任意一个系统侧方向的业务由N1~46)个绑定的VC-12

            承载,绑定由网管配置完成,多路绑定的VC-12采用虚级联方式映射到VC-4

          3)4LAN接入接口间可以进行L2OSI模型第二层)的线速交换,在透传

             模式下,4LAN接入接口和第1~4WAN接口可以实现固定连接的完全透传功能。

          4)单板支持两种VLAN模式:基于端口和基于TAGVLAN。

             所有的端口支持4094VLAN ID。网管可以完成VLAN、流量控制、地址学习、生成树

             QoSTrunk等功能配置。

         5)从AU总线中取出所下的时隙,并将支路业务映射到相应的AU时隙中,完成支路业务的通道保护

         6)完成高阶、低阶通道开销的读取与插入

      2.工作原理

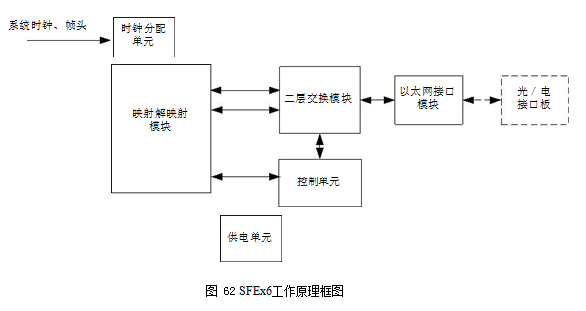

            SFEx6 板用于实现以太网接口间的交换、映射和解映射SFEx6 板的工作原理框

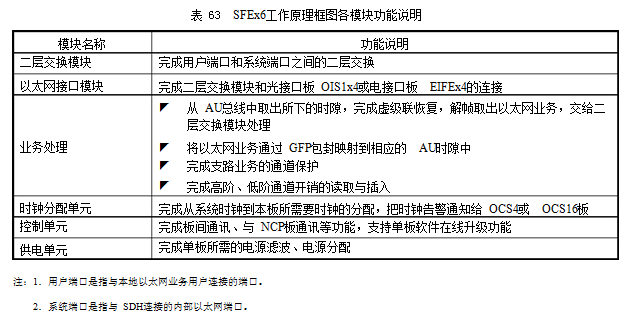

            如图62所示 工作原理框图各功能模块说明如表63所示



面板说明

    SFEx6板面板与LP1x1/LP1x2/LP4x1/LP4x2板类似

     面板提供运行状态指示灯(RUN)、主备用指示灯(M/S)和告警指示灯(ALM

EIFEx4

        1.单板功能

              EIFEx4板单板功能如下:


          1)完成SFEx6板的以太网电接口信号与外部的连接,提供4RJ45接口。

          2)提供以太网1:N电接口保护功能

          3)根据OCS16OCS4板送来的控制信号完成对外以太网业务是与工作板还

            是保护板的连接。

      2.工作原理

           在接收侧,EIFEx4板接收外部输入的电信号,经过背板送往业务板处理

           在发送侧,EIFEx4板接收经背板送入的业务板信号,将信号输出到外部设备

           在单板1:NN5)保护时,EIFEx4 板还根据OCS4 OCS16 板送来的控制信

           号完成对外信号是连接到工作板还是保护板的选择

       3.接口说明

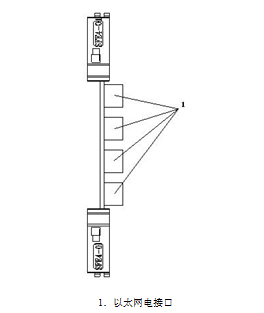

EIFEx4板提供以太网电接口,采用RJ45接口。其接口示意如图64所示

            接口编号由上至下递增



                         图64 EIFEx4板接口示意图




           EIFEx4板电接口支持10 M /100 M自适应的以太网端口,符合IEEE 802.3规范规

          定,支持自动协商、双工、半双工工作模式,传输距离不小于100 m100 M

           使用 CAT.5以上非屏蔽双绞线,10M使用CAT.3以上非屏蔽双绞线)。

OIS1x4

  1.单板功能

        OIS1x4板为SFEx6板提供4路以太网光接口,单板发光接口支持激光器自动关断功能

2。工作原理

     在接收侧,OIS1x4板接收外部输入的数据业务光信号完成高速数据业务信号的光/电转换,

     信号分解以及线路信号的提取,并将处理后的电信号经过背板送往业务板处理

     在发送侧,OIS1x4板接收经背板送入的业务板信号,完成数据业务高速信号复接线,

     路信号的合成,并进行信号的电/光转换,输出光信号到外部设备

接口说明

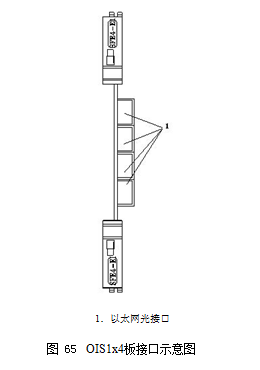

        OIS1x4板提供以太网光接口,连接器类型为LC/PC单板无面板其接口示意图如65所示

         接口编号由上至下递增











            OIS1x4板光接口支持100 M全双工工作模式,支持SFP光模块

BIFE

       1.单板功能

             BIFE板单板功能如下:

             1)完成保护板SFEx6和对应被保护工作板SFEx6的接口板EIFEx4的桥接功能

             2)仅当系统需要实现以太网业务1:NN5)单板保护时使用,插在SFEx6

        2.工作原理

              BIFE板将本槽位对应的业务信号转接到背板公用的备用信号插针

               说明:BIFE板无面板无接口

 六)分系统配置示例

        EOS分系统功能配置如图66所示该配置可实现一组以太网电业务1:3

         单板保护功能(即槽位 1SFEx6板为保护板,槽位234SFEx6板为工作板)

         以及实现100 M以太网光业务处理等功能
